Distribuidor automático de álcool DIY (sem necessidade de Arduino)

Crie o mais simples distribuidor automático de álcool de sem usar o Arduino. Mantenha as mãos limpas preenchendo-as com sabonete líquido, desinfetante para as mãos ou com álcool. Ao reduzir o contato físico, um distribuidor automático evita que o vírus se espalhe pelas áreas comuns.

O design:

Eu já vi vários distribuidores automáticos de líquidos do Arduino circulando na Web. Acho que o uso do Arduinos é um pouco exagerado para este projeto específico. Arduinos são muito caros. Imaginei que usar um transistor simples ou MOSFET faria o trabalho, o que também reduziria drasticamente os custos. Obviamente, a ausência de um microcontrolador remove o controle do excesso de derramamento, mas descobri que o uso de um bico menor limitaria fisicamente o fluxo de líquido. Existem vários circuitos RC de transistor que resolveriam o problema de derramamento em excesso, mas o design de um único transistor funciona bem, considerando que você escolhe o tamanho adequado do bico.

Tutorial do YouTube:

Notas do professor

Professores! Você usou isso instrutível em sua sala de aula?
Adicione uma Nota do professor para compartilhar como você a incorporou à sua lição.Adicionar nota do professor

Etapa 1: Peças e materiais

Peças e Materiais
Peças e Materiais
Peças e Materiais
Peças e Materiais

Peças e materiais:

– Sensor de proximidade (US $ 0,6 – https://bit.ly/3ape7I2 )

– Bomba de água DC ($ 1,8 – https://bit.ly/3ayT5qJor $ 3 – https://bit.ly/3aouip4 )

– Transistor TIP32C PNP (US $ 0,2 – https://bit.ly/2UljPVM )

– Diodo 1N4007

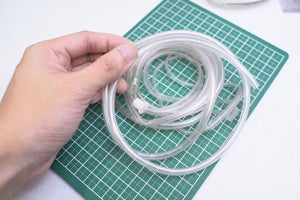

– Tubos de aquário

– Jarra de vidro velha

– Old Ballpen

– Desinfetante / ÁlcoolAdicionar dicaFaça uma perguntaComenteBaixar

Etapa 2: limpar o contêiner

Limpe o recipiente
Limpe o recipiente

Se você planeja reciclar um frasco ou recipiente de vidro como o meu. Você pode remover o rótulo descascando-o, o resíduo restante pode ser removido usando acetona pura ou álcool para lavagem das mãos.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 3: Conecte um tubo ao seu motor

Conecte um tubo ao seu motor
Conecte um tubo ao seu motor
Conecte um tubo ao seu motor
Conecte um tubo ao seu motor

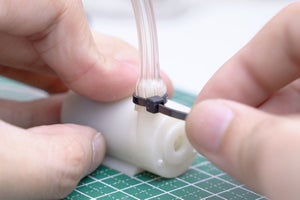

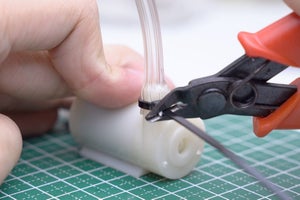

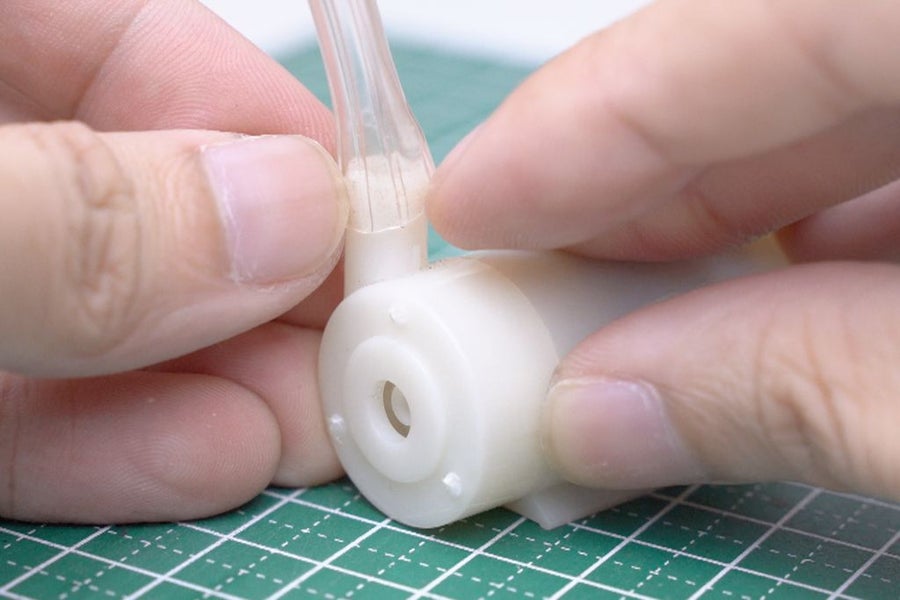

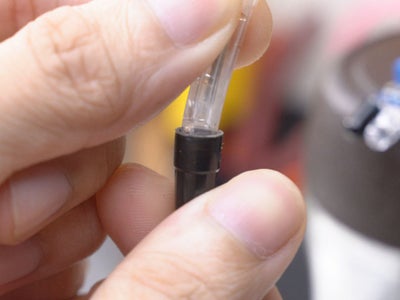

Estique a ponta do tubo usando a ponta do alicate enquanto o aquece usando um isqueiro. O tubo deve ser ajustado à força na saída de líquido da sua bomba DC. Para usar uma gravata para mantê-la no lugar.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 4: Perfurar orifícios para fios e tubos

Brocas para Fios e Tubos
Brocas para Fios e Tubos
Brocas para Fios e Tubos
Brocas para Fios e Tubos

Use sua furadeira elétrica para fazer furos para o fio e o tubo. Certifique-se de usar a broca adequada para obter um ajuste confortável.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 5: Corte o tubo em excesso

Corte o tubo em excesso

Use uma tesoura para cortar o excesso de tubo.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 6: adicione um fio Bendy

Adicionar um fio Bendy
Adicionar um fio Bendy
Adicionar um fio Bendy

Para evitar que o tubo fique curvado, você pode usar arame ou fio de cobre para tornar o tubo dobrável. Basta inserir o fio dentro do tubo. Você pode trançá-lo para tornar o tubo com fio mais rígido.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 7: Bocal improvisado

Bocal improvisado
Bocal improvisado
Bocal improvisado

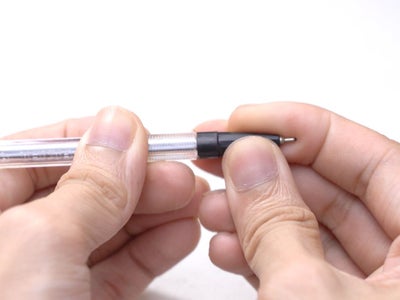

Um bocal pode ser usado para controlar a quantidade de fluido que sai do distribuidor. Peguei o meu na ponta de uma caneta seca. Você pode experimentar um bico menor para obter uma névoa.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 8: Cola quente no sensor

Cola quente, o sensor
Cola quente, o sensor

Você pode usar uma porca e um parafuso para manter o sensor no lugar ou simplesmente usar cola quente para montá-lo no lugar.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 9: Não é necessário PCB – Supercola o transistor

Não é necessário PCB - supercola o transistor
Não é necessário PCB - supercola o transistor

O projeto conta com um circuito muito simples, usando um transistor como um dispositivo de comutação simples. Não encontrei a necessidade de usar uma placa perf ou PCB. O TIP32C é robusto o suficiente para lidar com a bomba DC sem aquecer. Você pode simplesmente montar seu transistor usando algumas gotas de supercola na tampa do contêiner.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 10: Diagrama esquemático

Diagrama esquemático

Aqui está um diagrama de fiação simplificado para os componentes.

Por que não conectar a bomba diretamente à saída digital do sensor? Por um lado, a saída digital do sensor pode lidar apenas com alguns militi-amperes de corrente; conectar a bomba diretamente ao sensor de infravermelho pode danificar o chip LM393 op-amp. Segundo, a saída digital do sensor é ALTA por padrão quando nenhum objeto é detectado ou BAIXA quando um objeto foi detectado. Isso significa que você precisaria de um inversor lógico para que o distribuidor funcione corretamente. O uso de um transistor PNP resolve os dois problemas de maneira econômica.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 11: Revisão esquemática

Revisão esquemática

MOSFET: Originalmente, o plano era usar um MOSFET de nível lógico em vez de um BJT. Os MOSFETs são projetados para operar como dispositivos de comutação, ao contrário de um BJT que costuma ser usado para servir na região ativa do que em um nível saturado. Os MOSFETs também podem lidar com mais corrente devido à sua composição de material. A razão pela qual eu escolhi usar um BJT foi devido à sua disponibilidade para amadores, pois eles são mais comuns que os MOSFETs.

DIODO DE FLYBACK: O motor atuando como uma carga indutiva. Um diodo flyback é um diodo conectado através de um indutor usado para eliminar o flyback, que é o repentino pico de tensão observado em uma carga indutiva quando sua corrente de alimentação é subitamente reduzida ou interrompida. Você pode adicionar um diodo retificador comum, como um diodo 1N4007 ou schottky, para obter uma resposta mais rápida. A partir de medições e observações rápidas, o motor da bomba DC específica emite apenas quantidades muito pequenas de EMF de volta devido ao tamanho do motor e à relutância do eixo em parar imediatamente. Quando se trata de comutação, a adição de um diodo de retorno é uma prática comum em eletrônica. Embora eu não tenha tido problemas com a ausência de um diodo fly back neste projeto específico, se um diodo estiver disponível, seria melhor adicionar o diodo apenas para ter certeza.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 12: conecte o circuito simples

Ligue o circuito simples
Ligue o circuito simples

Siga o diagrama e solde os fios e os componentes juntos, no estilo pobre.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 13: adicionar um plugue macho USB

Adicionar um plugue macho USB
Adicionar um plugue macho USB
Adicionar um plugue macho USB
Adicionar um plugue macho USB

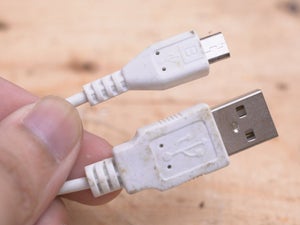

O projeto foi projetado para operar em tensões abaixo de 6 volts. A alimentação USB era a fonte mais universalmente disponível que eu conseguia pensar que fornece 5 volts. Você pode recuperar qualquer cabo USB existente. Corte a outra extremidade do cabo e use o seu descascador de fios.Adicionar dicaFaça uma perguntaComenteBaixar

Etapa 14: Cola quente nos eletrônicos

Cola quente a eletrônica
